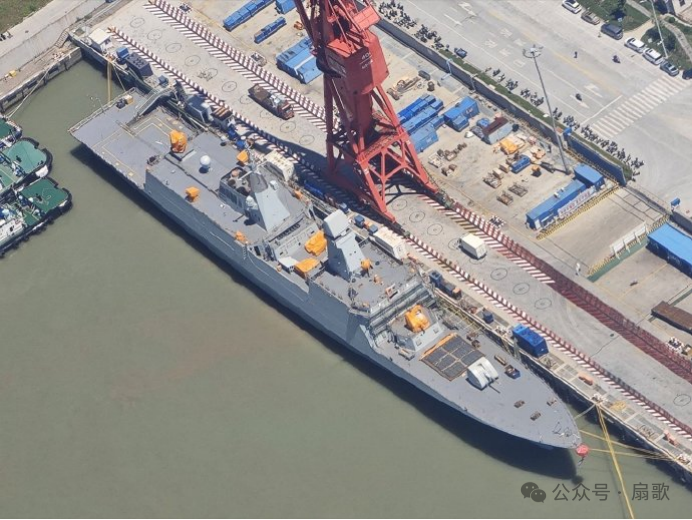

昨天最新的054B图片出现，48垂发终于被确认，其他如舰炮雷达基本上没有变化，本文详细说一下增加垂发有哪些工作要做：
054B 舰首原本 32 单元的 AJK16 中型热垂发扩容到 48 单元，依旧沿用现有 650 毫米级、7 米深度的垂发装置，新增两组 8 单元模块，多出 16 个发射井，原有 4×8 的模块布局就改成 6×8，采用两行三列的排布方式，往舰宽方向去拓展，不把整条船拉长，避免工程复杂化；
但就是这样工作量也不小，绝对不是把开口扩大，往里一装就行了；
首先要做的就是甲板和舰体结构得大动。主炮后面这个B 炮位，甲板要横向拓宽垂发的安装平台，开出新增模块的安装开口。
垂发这东西重量很大，属于重载设备，甲板下面必须加厚加强板，再加装纵横方向的强横梁，把巨大的载荷传导到舰体主结构上，光靠一层甲板钢板是扛不住的。而且垂发竖井是往下穿甲板的，会占掉底下的舱室空间。
多出来16 个发射井之后，原来舰首下面的设备舱、电缆通道还有各类管路，都得挪位置。辅机、通风设备、电缆舱全部重新布置，水密隔舱也要重新划分，水密分隔还有破损稳性，必须重新计算复核。
因为是热发射垂发，每一组8 单元模块，都有自己独立的燃气排焰烟道。新增两组模块，那就要配套新增两套完整的排焰系统。烟道往上通甲板，往下要做冷却泄压结构，布置的时候，还得躲开舰体肋骨，不能挤占油水舱、锚链舱的空间。
烟道一旦设计不好，会出现燃气倒灌，烧坏甲板，冲击波还会伤到前面的主炮。另外054B 是长艏楼船型，越往前靠近船艏，舰体收得越窄，垂发只能往左右加宽，不能一味往前怼，不然主炮还有锚机这些设备都没地方放。
结构做好之后，机电配电还有火控系统也得跟着改。垂发发射瞬间峰值功率很高，多出来的单元，就要铺新的大功率电缆，舰首的配电盘要升级，回路容量得提上去。
冷却、喷淋消防管路，还有各类损管传感器，全部都要配套加上。新增的发射通道，要接入作战指挥系统，软件也要更新。
还有舰上的双面相控阵雷达，目标处理通道也得跟得上，不然坑位变多了，但同时能接战的目标数量上不去，那实际战斗力就打折扣。垂发本身是筒弹储存，但舰内还得留检修拆装的空间，垂发平台加宽之后，两侧到舷边的走道，必须满足维护规范，不能挤得人都过不去。
整套改动里面，最要命的就是重量、重心还有配平。一组8 单元垂发，光底座加排焰结构就几十吨，两组新模块，不算导弹就已经增重几十吨，如果导弹全部装满，舰艏直接增重接近百吨。
这么大重量全部堆在船头，属于典型的艏部集中增重。那就要重新做配平，要么调整舰内压载水舱，要么船尾增加配重，抵消船头变重带来的艏倾。全新建造的船，设计阶段就把这些全部算进去，难度会低很多。
接下来说说航海性能，新造舰艇，设计之初就定好48 单元垂发，舱室、压载、结构全部同步优化，船体尺寸不变，充分利用舰宽的余量。那满载排水量只会小幅上涨几十吨，吃水也就涨几厘米，航行的时候几乎感觉不出来。重量是向左右横向铺开，不是往上堆，重心高度变化很小。
054B 本身船宽比较大，长宽比不大，横向稳性储备很足，横摇性能基本不会变差。配平做好的前提下，艏倾可以控制在规范允许范围，高海况埋首、甲板上浪不会明显恶化，再加上长艏楼本身舰首干舷就高，对船头增重的包容度本身就比较强。
总的来说，想要把垂发从32 加到 48，绝对不是简单多装两组发射模块就完事。舰体结构、排焰烟道、水密区划、配电火控、重量配平，很多系统都要改动。
而054B新造舰可以把航行性能的负面影响压到很低，但是把第一批两艘也该改为48套发射器就比较麻烦，工程代价也非常大。
现在大型水面舰艇的055第二批最后两艘在舾装，052D停产，现在只有054B开工，而且这应该是第5艘，建造速度还是非常快的！
