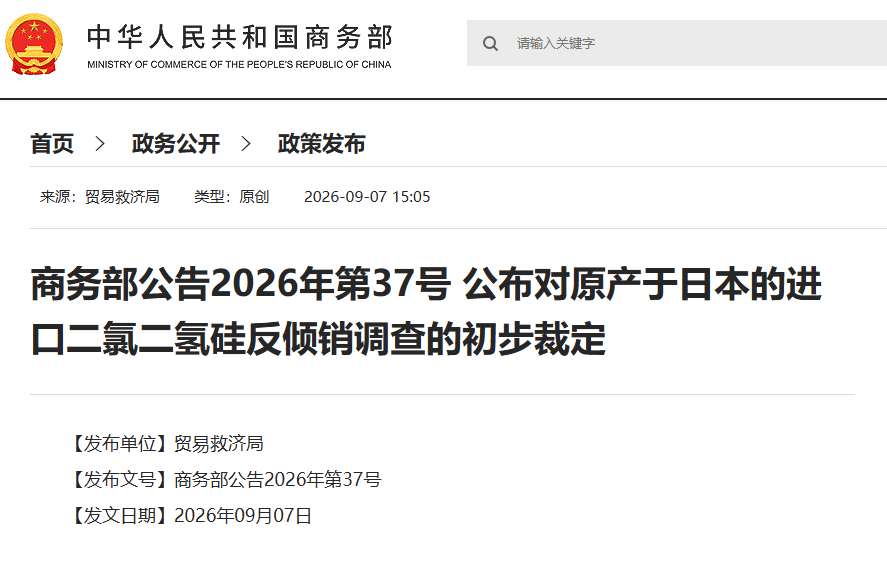

2026年9月7日，商务部突然发布了一个消息：
经调查，原产于日本的进口二氯二氢硅存在倾销行为，中国决定采用保证金形式实施临时反倾销措施，保证金金额最高可达99.2%。
这事就很幽默了。
都知道日本在半导体材料领域有世界一流的技术，可以卡我们的脖子，按正常剧本，一般是日本断供某样东西，中方抗议，但这次是中国不买了日本急了，一会说“强烈抗议并要求撤回”，一会说要“采取适当措施”。
要搞明白背后的原因，我们需要先了解一下二氯二氢硅是个啥。
二氯二氢硅，又称二氯硅烷、二氯甲硅烷等，简称DCS，是一种无色、易燃、有毒气体。
它的用途，是在芯片生产过程中，充当关键原材料。
说实话，提起芯片产业，绝大部分人总是只盯着那些光刻机和晶圆厂，这可以理解，毕竟象征意义更大。
但是，一个国家的芯片产业，光有光刻机是不行的，很多时候还要看半导体耗材——电子特气，二氯二氢硅就是其中之一。
很多人理解制造芯片的过程，就是用光刻机在硅片上“雕刻”。
但事实上，造芯片更像盖楼。
你需要在这座大楼里铺设几十亿根导线，还要装上几十亿个晶体管开关。
大楼的每一层，都需要用不同的材料铺出一张张平整均匀的薄膜，有的膜用来导电，有的膜用来绝缘，有的膜充当光刻时的保护层。
把这些薄膜铺上去的手法，就叫作“化学气相沉积”。
而二氯二氢硅，就是这个流程的关键耗材。
现在的芯片，制程越来越高，单靠传统的硅片表面根本扛不住高强度的电信号冲击。
于是工程师想了个办法，在原有的硅片上面，人工“种”出一层单晶硅。
简单来说，就是把二氯二氢硅气体通入高温反应腔室里，气体分子在高温下裂解，氯原子和氢原子跑路，留下纯粹的硅原子，一层层整整齐齐地排列在硅片表面，一层膜就诞生了。
还有绝缘层，几十亿根导线挤在指甲盖大小的面积里，只要有两根线发生串扰，整块芯片可能就会报废。
这时候，用二氯二氢硅和氨气发生反应，就可以在导线之间生成一层致密的氮化硅薄膜，就像在铜丝外面裹一层聚氨酯做漆包线一样，实现绝缘。
听起来都不复杂，但难度很高。
电子特气之所以被称为半导体血液，是因为它的纯度要求起步就是6个9（99.9999%），甚至更高。
这意味着在一百万个二氯二氢硅分子里，不能混进去哪怕半点杂质，否则一旦有金属离子落到晶圆上，就可能引发一整块晶圆的短路。
正因为如此复杂，才成就了日本人在这个领域长达四十年的统治地位。
很多人有个错觉，以为日本的半导体产业早在90年代就被美国人打残了。
表面上看确实如此，但日本人非常鸡贼，既然在台面上扛不住，那我就曲线救国，造不了下游的芯片，我还不能造上游么？不让我垄断炒菜了，那我垄断盐也是可以的。
于是，日本人把所有的科技树都点到了半导体材料和半导体化工上，还真把半导体材料做到了垄断地位。
当然，之前在日本光刻胶的文章中我们提到过，日本人垄断半导体材料的核心原因，是日本人起步早，工程经验丰富。
比如二氯二氢硅，你把纯度从99.9%提纯到99.9999%，靠的完全是无数个工程细节的一遍遍试错。
