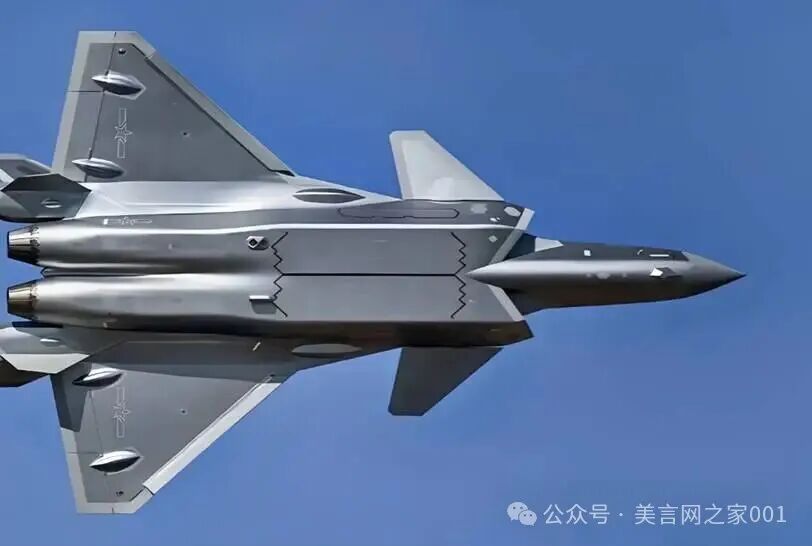

最近美言微信群里掀起了一波，关于战机机翼作动筒的热烈讨论，核心疑问特别直白，歼-20、歼-35、歼-36机翼，都带着一眼就能看见的作动筒整流鼓包，还有空军版歼35A机翼也藏着各两处小型鼓包等等，海军版歼-35各只有一个小型鼓包，唯独网传歼-50机翼板面光滑干净，半点凸起都没有，这差别到底藏着什么门道？
这个没有鼓包的细节，最终被大家指向了一个更深层的技术命题，歼-50是否实现了真正的全电飞控？硬件条件是否已经成熟？与其他六代机的动力管理方案又有何不同？
本文将从作动筒的设计原理出发，通过理论计算验证，纯电作动的机电作动器，以及全电飞控的工程可行性，最终勾勒出六代机全电管理技术的基本轮廓。整篇文章算是学习探讨，希望批评指正。
顺带提一嘴圈内俗称，在日常讨论中，动作筒的说法也很常见，尤其在描述具体部件时，比如襟翼动作筒。但作动筒是更规范的术语，下文统一采用作动筒。
喜欢深挖装备拆解、解析国际局势的军迷，微信搜「美言网之家 003」就能扫码进群交流，全是硬核同好，干货拉满，还能学到不少武器装备知识！
图源：“美言网之家”微信群
一、作动筒是飞控系统的执行器件
1、什么是作动筒

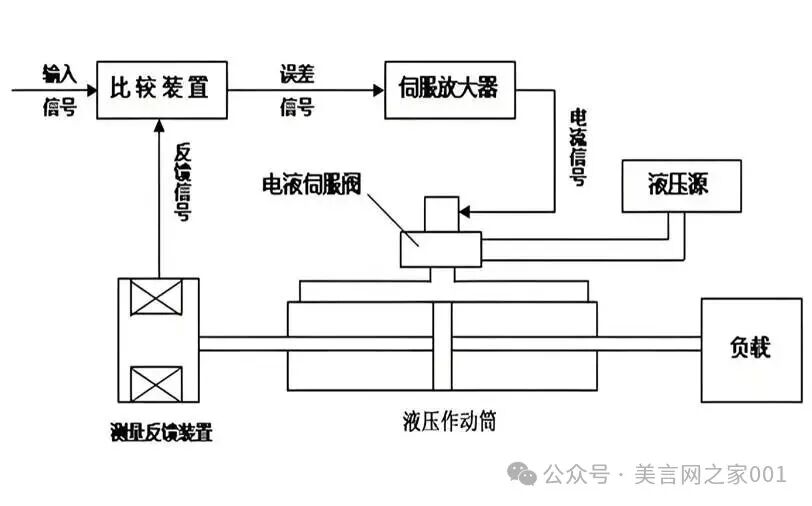

作动筒是飞机飞控系统中，将控制指令转化为机械运动的执行元件。通俗地说，它就是飞控系统的执行器件，类似于人类的肌肉部分，飞行员推杆或飞控计算机发出指令后，作动筒推动舵面偏转，从而改变飞机的姿态。
一般五代飞机作动筒，属于液压活塞结构，内部通过液压压力驱动，是将液压能转换成直线运动机械能的执行元件。
在传统飞机上，作动筒遍布机翼后缘、垂尾、平尾等所有控制面附近。由于作动筒本身需要一定的体积来容纳活塞、液压油和密封结构，而现代战斗机的机翼，又追求极致的薄型化以降低阻力，因此作动筒往往无法完全嵌入机翼内部，这就产生了我们在歼-20、歼-35等战机上，看到的鼓包或整流罩。
图源：“美言网之家”微信群
2、作动筒的驱动方式演进
一般作动筒的驱动方式，经历了三个主要阶段：
第一阶段，纯液压驱动。这是最传统的方案。
飞机发动机通过附件机匣驱动液压泵，产生高压液压油（通常为21MPa或28MPa），通过遍布机身的管路输送到各个作动筒。液压系统的优势是功率密度高、响应快，但缺点是系统复杂、管路沉重、维护困难，且一旦管路被弹片击中，液压油泄漏将导致飞控失效。
第二阶段，电液作动（EHA）。
电静液作动器（EHA）是功率电传技术的核心类型之一。它由电机驱动双向液压泵，将电能转化为局部液压能，推动作动筒工作。电静液作动器的优势，在于取消了中央液压源和长距离管路，每个作动器独立工作。如美国F-35采用电静液作动器取代了部分中央液压系统，降低飞机重量136kg。

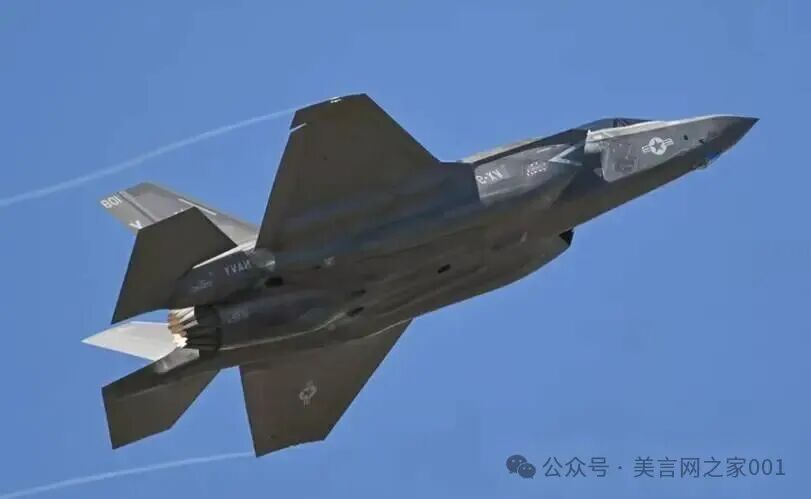

美国F-35 图源：“美言网之家”微信群
第三阶段，纯电作动（EMA）。
机电作动器（EMA）更进一步，直接用电机通过齿轮或丝杠驱动舵面，完全取消了液压油。机电作动器具有体积小、功率密度高、效率高等优点。永磁同步电机（PMSM）因其优异的功率密度，已成为机电作动器的首选电机类型。
功率电传作动系统，省去了中央液压源和管路，仅通过电缆与飞机电力系统相连来控制舵面运动，为军用和商用飞机制造商，提供了更高的可靠性和更少的后勤维护支出。
3、有无鼓包的工程含义
机翼外侧有没有凸起的整流鼓包，核心看作动器布置形式与驱动架构，目前主流分三条技术路线。
第一是机翼分布式作动布局，每一块舵面单独配一套液压作动筒，直接装在舵面根部。五代机机翼薄、液压作动筒个头偏大，塞不进翼型内部，只能在外皮加整流鼓包补偿，如歼-20就是这套方案。

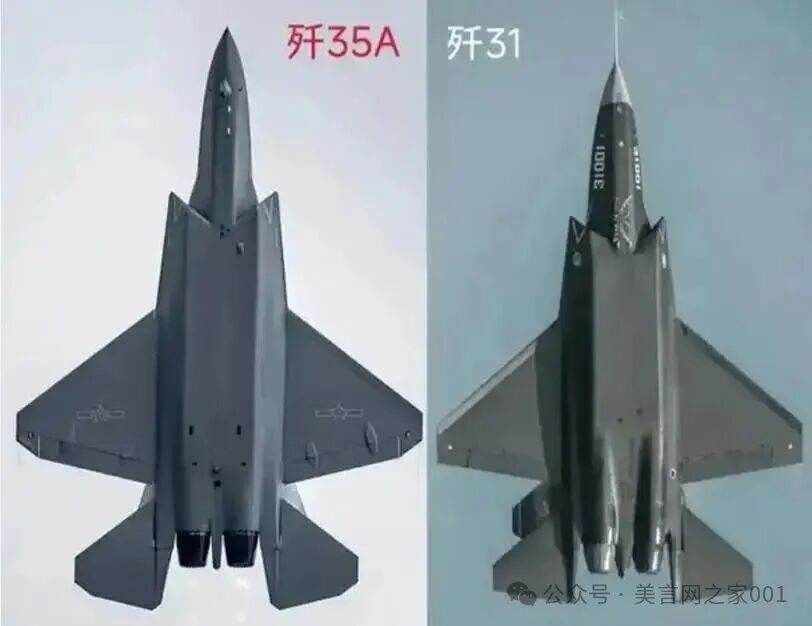

第二是机身集中式传动布局，整套作动机构全部收纳在机身、翼根厚段，依靠长扭力杆把力矩传到外侧舵面，机翼外表面不用额外鼓包，如早年FC-31原型机用的就是这套思路。
第三是全电机的电作动器机，电作动方案，高功率密度电机直接集成在翼根，靠短刚性转轴带动舵面。机电作动器，体积远小于传统液压作动筒，能完全藏进机翼轮廓内部，这也是歼 -50选择这条技术路线的核心目的。
4、作动筒鼓包与飞机性能的对比分析
作动筒鼓包，从来不只是外观颜值区别，战机的隐身、超音速、机动三大核心指标，全都会受牵连，代际差距一眼就能看懂。
在隐身层面，机身任何外凸结构都是雷达强散射源。歼-20的作动筒鼓包即便做了锯齿修形、隐身优化，也只能削弱回波，没法彻底根除反射信号。反观歼-50无凸起的顺滑机翼，直接从源头抹掉一处重大隐身短板。
在超音速巡航层面，鼓包飞行时会诱发局部激波，超音速阶段凭空多出一大块波阻。再极致流线化的鼓包，阻力也远高于完整平顺翼面。六代机硬性指标就是长时间超巡，任何多余阻力源都要尽可能剔除。
在机动性能层面，作动筒鼓包尺寸，基本对标液压作动筒的输出功率。如果歼-50搭载全电的机电作动器，既能做到舵面驱动力不弱，甚至强于歼-20，还彻底取消外置鼓包，等于机动能力不缩水，隐身与高速性能同步跨越式升级，这才是实打实的代差优势。
简单来说，外置作动筒鼓包，对五代机属于妥协办法，想要强机动就必须扛下隐身、阻力的代价。而歼-50的全电架构，能在保留舵面机动性能的同时，还根除鼓包短板，是航空飞控工程一次质的突破。
歼-20 图源：“美言网之家”微信群
二、解开歼-50机翼零鼓包的核心谜题
